Çok sayıda uygulama için endüstriyel termometreler

Kendinden emniyetli sıcaklık sensörü - iTHERM ModuLine TM131

Basit ürünler
Seçmesi, kurması ve çalıştırması kolay

Teknik mükemmellik

Sadelik

FLEX nedir?

Standart ürünler
Güvenilir, sağlam ve az bakım gerektiren

Teknik mükemmellik

Sadelik

FLEX nedir?

Üst düzey ürünler
Son derece fonksiyonel ve uygun

Teknik mükemmellik

Sadelik

FLEX nedir?

Özelleştirilmiş ürünler
Zorlu uygulamalar için tasarlanmış

Teknik mükemmellik

Sadelik

Değişken

FLEX nedir?

FLEX seçimleri	Teknik mükemmellik	Sadelik
F L E X Fundamental seçim Temel ölçüm ihtiyaçlarınızı karşılayın	Teknik mükemmellik	Sadelik
F L E X Lean seçim Ana proseslerinizin üstesinden kolayca gelin	Teknik mükemmellik	Sadelik
F L E X Extended seçim Proseslerinizi yenilikçi teknolojilerle optimize edin	Teknik mükemmellik	Sadelik
F L E X Xpert seçim En zorlu uygulamalarınızda uzmanlaşın	Teknik mükemmellik	Sadelik Değişken

FLEX seçimleri hakkında daha fazlasını öğrenin

Karşılaştır

Kendinden Emniyetli Sıcaklık Sensörü: iTHERM ModuLine TM131

Çok çeşitli endüstriyel uygulamalar için trend belirleyici, son derece modüler ve kendinden emniyetli RTD veya TC termometre

Accuracy Class AA acc. to IEC 60751
Class A acc. to IEC 60751
Class B acc. to IEC 60751
Class special or standard acc. to ASTM E230
Class 1 or 2 acc. to IEC 60584-2

Response time fastest response time with thermowell t90 starting at below 10 s
depending on configuration

Max. process pressure (static) depending on the configuration up to 100 bar

Operating temperature range PT100 TF iTHERM StrongSens:
-50 °C ...500 °C
(-58 °F ...932 °F)
PT100 TF iTHERM QuickSens:
-50 °C …200 °C
(-58 °F …392 °F)
PT100 WW:
-200 °C ...600 °C
(-328 °F ...1.112 °F)
PT100 TF:
-50 °C ...400 °C
(-58 °F ...752 °F)
Typ K:
max. 1.100 °C
(max. 2.012 °F)
Typ J:
max. 800 °C
(max. 1.472 °F)
Typ N:
max. 1.100 °C
(max. 2.012 °F)

Max. immersion length on request up to 4.500,0 mm (177'')

Product picture resistance thermometer TH13

Karşılaştır

TH13 Modular RTD thermometer, US style

Best in class temperature measurement technology for general applications

Accuracy class AA acc. to IEC 60751
class A acc. to IEC 60751
class B acc. to IEC 60751

Response time depending on configuration

Max. process pressure (static) at 20 °C: 100 bar (1.450 psi)
depends on configuration

Operating temperature range PT100 WW:
-200 °C … 600 °C
(-328 °F … 1.112 °F)
iTHERM StrongSens:
-50 °C … 500 °C
(-58 °F … 932 °F)
PT100 TF:
-50 °C … 200 °C
(-58 °F … 392 °F)

Max. immersion length on request up to 24" (609 mm)
others on request

Patlamaya dayanıklı sıcaklık sensörü iTHERM ModuLine TM111

Karşılaştır

iTHERM ModuLine TM111

Çok çeşitli endüstriyel uygulamalar için tasarlanmış, termovel olmadan doğrudan kurulum için uygun modüler sıcaklık sensörü

Accuracy Class AA acc. to IEC 60751
Class A acc. to IEC 60751
Class B acc. to IEC 60751
Class special or standard acc. to ASTM E230
Class 1 or 2 acc. to IEC 60584-2

Response time t90 starting at < 1,5 s iTHERM QuickSens
depending on configuration

Max. process pressure (static) depending on the configuration

Max. immersion length on request up to 4.500,0 mm (177'')

Modüler TC veya RTD endüstriyel termometre

Karşılaştır

iTHERM ModuLine TM151

Birçok endüstriyel uygulama için uygun, modüler ve sağlam RTD veya TC termometre

Accuracy Class AA acc. to IEC 60751
Class A acc. to IEC 60751
Class B acc. to IEC 60751
Class special or standard acc. to ASTM E230
Class 1 or 2 acc. to IEC 60584-2

Response time depending on configuration

Max. process pressure (static) depending on the configuration up to 500 bar

Max. immersion length on request up to 1.500,0 mm (59,06'')

Product picture resistance thermometer TH14

Karşılaştır

TH14 Modular RTD thermometer, US style

Best in class temperature measurement technology for general applications

Accuracy class AA acc. to IEC 60751
class A acc. to IEC 60751
class B acc. to IEC 60751

Response time depending on configuration

Max. process pressure (static) at 20 °C: 500 bar (7.252 psi)
depends on configuration

Operating temperature range PT100 WW:
-200 °C … 600 °C
(-328 °F … 1.112 °F)
iTHERM StrongSens:
-50 °C … 500 °C
(-58 °F … 932 °F)
PT100 TF:
-50 °C … 200 °C
(-58 °F … 392 °F)

Max. immersion length on request up to 24" (609 mm)
others on request

Product picture of RTD or TC thermometer TM101

Karşılaştır

iTHERM ModuLine TM101 Industrial modular thermometer

Fundamental metric RTD/TC direct contact thermometer for a wide range of industrial applications

Accuracy Class A acc. to IEC 60751
Class B acc. to IEC 60751
Class standard acc. to ASTM E230
Class 2 acc. to IEC 60584-2

Response time t90 around 17 s
depending on configuration

Max. process pressure (static) depending on the configuration

Operating temperature range Basic PT100 TF:
-50 °C …200 °C
(-58 °F …392 °F)
Typ K:
max. 1.100 °C
(max. 2.012 °F)

Max. immersion length on request up to 1.000,0 mm (39'')

Product picture of Thermometer with RTD or TC insert TM121

Karşılaştır

iTHERM ModuLine TM121 Industrial modular thermometer

Fundamental metric RTD/TC thermometer with welded thermowell for a wide range of industrial applications

Accuracy Class A acc. to IEC 60751
Class B acc. to IEC 60751
Class standard acc. to ASTM E230
Class 2 acc. to IEC 60584-2

Response time t90 around 100 s
depending on configuration

Max. process pressure (static) depending on the configuration

Operating temperature range Basic PT100 TF:
-50 °C …200 °C
(-58 °F …392 °F)
Typ K:
max. 1.100 °C
(max. 2.012 °F)

Max. immersion length on request up to 1.000,0 mm (39'')

New

Karşılaştır

iTHERM ModuLine TST434B Industrial modular thermometer

Metric RTD thermometer for outdoor and indoor ambient temperature measurement

Accuracy class A acc. to IEC 60751
class B acc. to IEC 60751

Max. process pressure (static) at 20 °C: 1 bar (15 psi)

Operating temperature range PT 100:
-50 °C ...150 °C
(-58 °F ...302 °F)

Product picture of thermocouple thermometer TC65

Karşılaştır

iTHERM ModuLine TC65 Industrial modular thermometer

Halefleri görüntüle

Metric TC direct contact thermometer for a wide range of industrial applications

Accuracy class 1 acc. to IEC 60584

Response time depending on configuration
t50 = 3 s
t90 = 7 s

Max. process pressure (static) at 20 °C: 80 bar (1,160 psi)

Operating temperature range Type K:
max. 1.100 °C
(max. 2.012 °F)
Type J:
max. 800 °C
(max. 1.472 °F)

Max. immersion length on request up to 30.000,00 mm (1.181,10'')

Product picture Pt100 thermometer TH11 US style

Karşılaştır

TH11 Modular RTD thermometer, US style

Best in class temperature measurement technology for general applications

Accuracy class A acc. to IEC 60751
class B acc. to IEC 60751

Response time 63% rt = 2,0 s

Max. process pressure (static) at 20°C: 250 bar (3.626 psi)
depends on configuration

Operating temperature range PT 100:
-200 °C ...600 °C
(-328 °F ...1.112 °F)

Max. immersion length on request up to 96" (2439 mm)
others on request

Endüstriyel termometreler

Ürünleri hızla bulmak, detaylı bilgilere ulaşmak ve teknik belgeleri indirmek için filtreyi kullanın

Ürün bulucu Applicator'e gidin

Endüstriyel termometreler hakkında

Endress+Hauser, endüstrinin neredeyse tüm dallarında kullanılabilen çok sayıda sıcaklık ölçüm teknolojisi çözümü sunar. Kullanılan ölçüm prensipleri, RTD sensörler ve termokuplardır. Ölçüm noktasının prosese dahil edilmesindeki en önemli ayrıntı, termometrelerin termovel ve proses bağlantıları kullanılarak korunmasıdır.

Kapsamlı modüler endüstriyel termometre portföyümüzde şu ürünler bulunur:

Sıcaklık transmiterli veya transmitersiz termometreler
Ekranlı veya ekransız termometreler
Dişli, sıkıştırmalı ve flanşlı proses bağlantıları
Flanşlı veya flanşsız özel üretim termoveller
Mevcut termovele vidalanarak takılan termometreler
Çubuk termoveller
Doğrudan ürünle temas için termovelsiz termometreler

Bu termometreler kimya endüstrisinde yaygın olarak kullanılmalarına karşın diğer proses endüstrisi alanlarında hem ana hem de yardımcı proseslerde kendilerine kullanım alanı bulmaktadır.

Modüler endüstriyel termometreler

iTHERM ModuLine ailemiz, endüstriyel uygulamalara yönelik en yeni nesil modüler termometrelerdir. Yönetilebilir sayıda ürünle neredeyse tüm proses ve müşteri gereksinimlerini karşılayabiliyoruz. Yenilikçi teknolojiler, gelişmiş proses verimliliği veya tesis ve ürün güvenliği gibi katma değerler sağlar. Örnek olarak Dual Seal fonksiyonu ve iTHERM QuickNeck verilebilir. Uluslararası standartlara göre sertifikalar, teklifimizi tamamlamaktadır.

Portfolio description

Çeşitli sensör tasarımları - her uygulama için mümkün olan en iyi ölçüm performansı
Termovelli termometreler - kolay ve güvenli değiştirme / yeniden kalibrasyon
Termovelsiz termometreler. Doğrudan ortam teması: en hızlı tepki süreleri ve en yüksek doğruluk
Vericili veya vericisiz termometreler
Ekranlı veya ekransız termometreler
Dişli, sıkıştırmalı, flanşlı proses bağlantıları
Kaynaklı termoveller veya çubuk termoveller

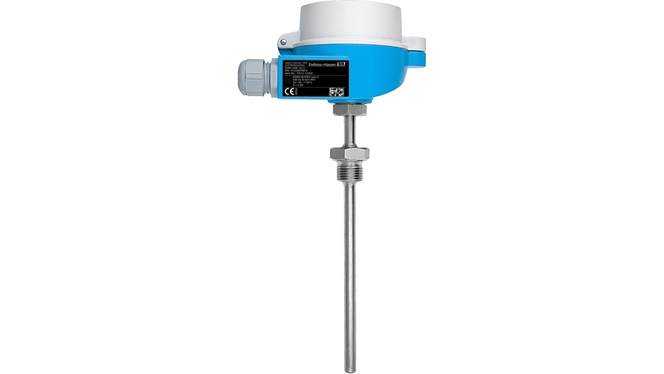

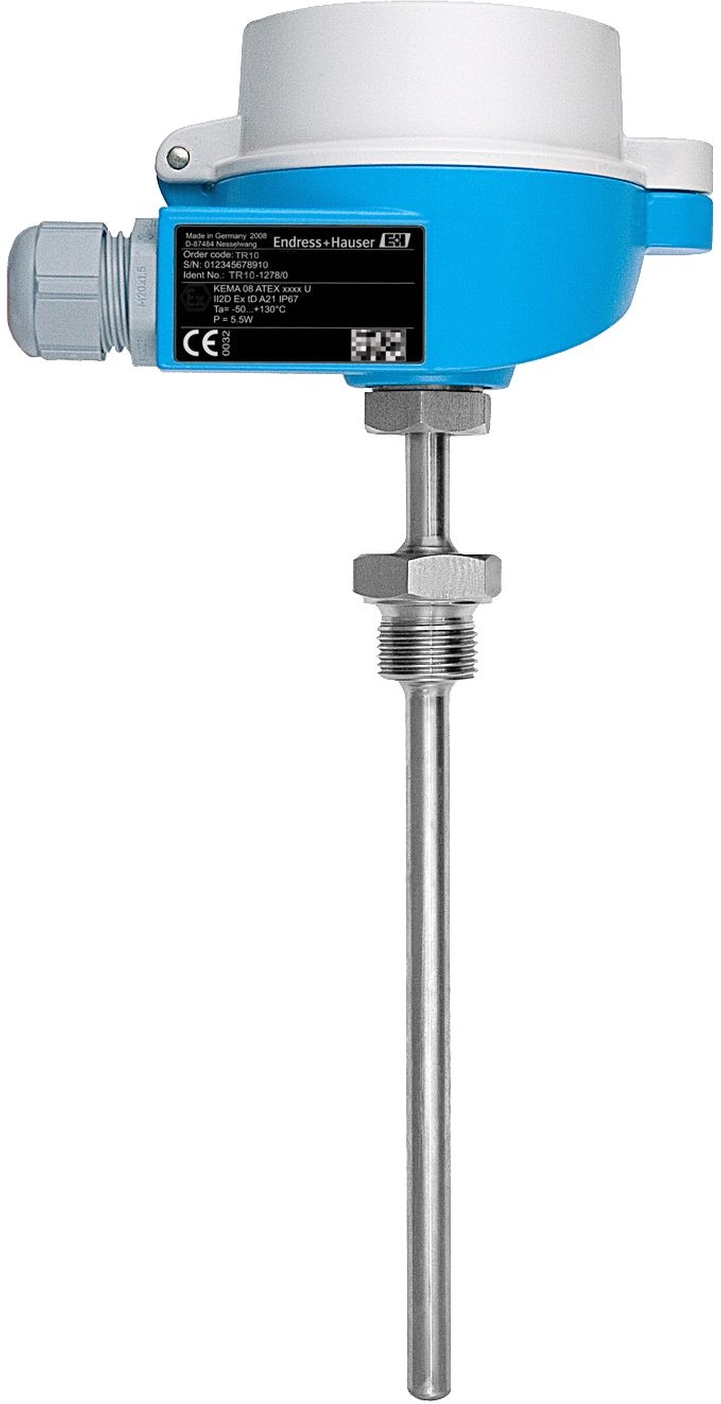

Omnigrad M TR10 Modüler endüstriyel RTD termometre

RTD - Rezistanslı sıcaklık detektörleri: Ölçüm prensibi

RTD sensör, sıcaklıkta bir değişim olduğunda elektrik direncini değiştirir. Yüksek doğrulukta ölçüm ve uzun dönemli istikrar özelliğiyle ön plana çıkan bu cihazlar, -200 °C ile yaklaşık 600 °C arasındaki sıcaklık ölçümlerinde kullanılabilir. En sık kullanılan sensör elemanı Pt100'dür. Endress+Hauser RTD sensörler standart olarak IEC 60751 doğruluk sınıfı A'yı desteklemektedir.

Proses otomasyonunda sıcaklık ölçümü için standart olarak iki ölçüm prensibi kabul görmüştür:

TC - Termokuplar: Ölçüm prensibi

Termokupl, bir ucu birbirine değen iki farklı metalden yapılmış bir parçadır. Bağlantı ve açık uçlar farklı sıcaklıklara maruz kaldığında açık uçtaki Seebeck etkisi nedeniyle bir elektrik potansiyeli (termoelektrik kuvvet) oluşur. Termokupl referans tabloları olarak adlandırılan tabloların yardımıyla (bkz. IEC 60584) bağlantı noktasındaki sıcaklık (ölçüm bağlantısı) elde edilebilir.

Termokuplar 0 °C ile +1800 °C arasındaki sıcaklık ölçümünde kullanıma uygundur. Bunlar hızlı yanıt süresi ve yüksek titreşim direnci ile ön plana çıkmaktadır.

Avantajlar

Tüm çalışma aralığı boyunca üstün doğruluk
Ex onayları: ATEX , IECEx, NEPSI, CSA (IS, NI)
iTHERM QuickSens: optimum proses kontrolü sağlayan en hızlı yanıt süreleri
iTHERM StrongSens: rakipsiz titreşim direnci (> 60g) sayesinde tesis güvenliği
Modüler tasarım sayesinde esnek ürün seçimi
