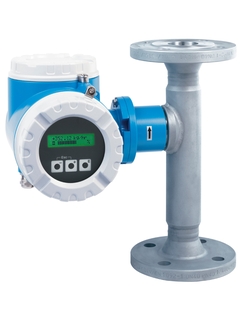

Proline t-mass 65F with flanges for industrial gases and compressed air
Yeni seri

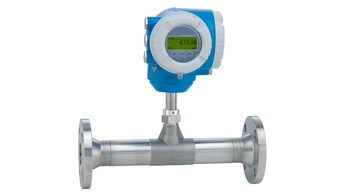

Inline flowmeter with long-term stability and a compact, easily accessible transmitter
Ayrıntılı bilgi

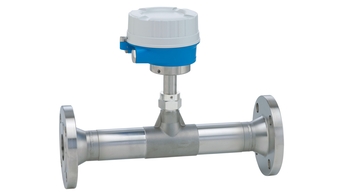

Inline flowmeter with long-term stability as remote version with up to 4 I/Os
Ayrıntılı bilgi
Basit ürünler
Seçmesi, kurması ve çalıştırması kolay
Teknik mükemmellik
Sadelik
Standart ürünler
Güvenilir, sağlam ve az bakım gerektiren
Teknik mükemmellik
Sadelik
Üst düzey ürünler
Son derece fonksiyonel ve uygun
Teknik mükemmellik
Sadelik
Özelleştirilmiş ürünler
Zorlu uygulamalar için tasarlanmış
Teknik mükemmellik
Sadelik
FLEX seçimleri
Teknik mükemmellik
Sadelik
Fundamental seçim
Temel ölçüm ihtiyaçlarınızı karşılayın
Teknik mükemmellik
Sadelik
Lean seçim
Ana proseslerinizin üstesinden kolayca gelin
Teknik mükemmellik
Sadelik
Extended seçim
Proseslerinizi yenilikçi teknolojilerle optimize edin
Teknik mükemmellik
Sadelik
Xpert seçim
En zorlu uygulamalarınızda uzmanlaşın
Teknik mükemmellik
Sadelik
Product headline
std_productprofile_product_usp_12695. std_productprofile_product_field_of_application_12696.
Sensor features
std_productprofile_product_benefits_12697. Cost-effective measurement – easy installation, negligible pressure loss and maintenance-free. std_successorproducts_product_differentiating_tech_features_50120_1545318798. std_successorproducts_product_differentiating_tech_features_50121_1545318798. std_successorproducts_product_differentiating_tech_features_50122_1545318820.
Transmitter features
Reliable flow trending – multivariable measurement. std_productprofile_product_benefits_12703. std_productprofile_product_benefits_12704. std_successorproducts_product_differentiating_tech_features_50123_1545318798. std_successorproducts_product_differentiating_tech_features_50124_1545318798. std_successorproducts_product_differentiating_tech_features_50125_1545318798.
Nominal diameter range
DN 15 to 100 (1/2" to 4")
Wetted materials
Transducer: 1.4404 (316L); Alloy C22, 2.4602 (UNS N06022) Process connections: 1.4404 (316L/316) Sensor body: DN 15 to 25 (1/2"" to 1""): CF3M-A351 DN 40 to 100 (1-1/2"" to 4""): 1.4404 (316/316L) Bushing: PEEK GF30, PVDF O-ring seals: EPDM, Kalrez 6375, Viton FKM
Measured variables
Mass flow, temperature, volume flow, energy flow
Max. measurement error
Gas: 1.5% o.r. (10 to 100% o.f.s.), 0.15% o.f.s. (1 to 10% o.f.s.)
Measuring range
0.5 to 3750 kg/h (1.1 to 8250 lb/h)
Medium temperature range
-40 °C to +100 °C (-40 °F to +212 °F)
Ambient temperature range
-20 °C to +60 °C (-4 °F to +140 °F) Optional: -40 °C to +60 °C (-40 °F to +140 °F)
Transmitter housing material
Transmitter housing: Compact: powder coated die-cast aluminium Wall-mount: powder coated die-cast aluminium Remote field: powder coated die-cast aluminium Connection housing (remote version): powder coated die-cast aluminium
Display/Operation
Liquid crystal: back-lit, two lines with 16 characters per line Configuration via local display and operating tools possible
Outputs
4-20mA HART (active/passive selectable), pulse, frequency, status
Digital communication
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485
Power supply
85 to 260 VAC, 45 to 65 Hz 20 to 55 VAC, 45 to 65 Hz 16 to 62 VDC
Pressure approvals and certificates
Hygienic approvals and certificates
Oxygen service (certified acc. To BS IEC 60877)
En çok indirilenler
Proline t-mass 65F, 65I
İngilizce versiyonu - 12/2014
Thermal Mass Flow Measuring System
Direct Mass Flow
Measurementof Gases
EN
TR
BG DE FR HU İT JA PL RU ZH
01/12/2014
01/07/2010
01/12/2006
01/12/2005
Dil:
İngilizce
Versiyon:
01/12/2014
Dosya boyutu:
4.8 MB
Dosya adı:
TI00069DEN_1314.pdf
Proline t-mass 65
PROFIBUS DP/PA
Operating Instructions
İngilizce versiyonu - 12/2014
Thermal mass flowmeter
EN
TR
DE İT
01/12/2014
15/10/2010
01/02/2006
Dil:
İngilizce
Versiyon:
01/12/2014
Dosya boyutu:
2.5 MB
Dosya adı:
BA00113DEN_1414.pdf
102 dokümanları
Thermal Mass Flow Measuring System Direct Mass Flow Measurementof Gases
EN
TR
Bulgarca Almanca French Macarca İtalyanca Japonca Lehçe Rusça Çince
01/12/2014
01/07/2010
01/12/2006
01/12/2005
Dil:
İngilizce
Versiyon:
01/12/2014
Dosya boyutu:
4.8 MB
Dosya adı:
TI00069DEN_1314.pdf
Proline t-mass 65
PROFIBUS DP/PA
Operating Instructions
Thermal mass flowmeter
EN
TR
Almanca İtalyanca
01/12/2014
15/10/2010
01/02/2006
Dil:
İngilizce
Versiyon:
01/12/2014
Dosya boyutu:
2.5 MB
Dosya adı:
BA00113DEN_1414.pdf
Proline t-mass 65
MODBUS RS485
Description of the Device Functions
Description of the device functions (options and settings) of the mass flowmeter. Additional documentation to the Operating Instructions t-mass 65 MODBUS RS485.
EN
TR
Almanca Lehçe Rusça
01/12/2014
15/10/2010
01/02/2006
Dil:
İngilizce
Versiyon:
01/12/2014
Dosya boyutu:
650.4 KB
Dosya adı:
BA00116DEN_1414.pdf
Proline t-mass 65
PROFIBUS DP/PA
Description of the Device Functions
Description of the device functions (options and settings) of the mass flowmeter. Additional documentation to the Operating Instructions t-mass 65 PROFIBUS DP/PA.
EN
TR
Almanca
01/12/2014
15/10/2010
01/02/2006
Dil:
İngilizce
Versiyon:
01/12/2014
Dosya boyutu:
603.5 KB
Dosya adı:
BA00114DEN_1414.pdf
Proline t-mass 65
FOUNDATION Fieldbus
Description of the Device Functions
Description of the device functions (options and settings) of the mass flowmeter. Additional documentation to the Operating Instructions t-mass 65 FOUNDATION Fieldbus.
EN
TR
Almanca
01/12/2014
31/12/2010
Dil:
İngilizce
Versiyon:
01/12/2014
Dosya boyutu:
948.4 KB
Dosya adı:
BA00135DEN_1414.pdf
Thermal Mass Flow Measuring System
EN
TR
Bulgarca Çekçe Almanca İspanyolca French Macarca İtalyanca Japonca Lehçe Rusça Çince
01/12/2014
01/07/2010
01/12/2005
Dil:
İngilizce
Versiyon:
01/12/2014
Dosya boyutu:
8.3 MB
Dosya adı:
BA00111DEN_1314.pdf
Thermal Mass Flow Measuring System
EN
TR
Çekçe Almanca İspanyolca French İtalyanca Japonca Lehçe Rusça
01/12/2014
01/07/2010
01/12/2005
Dil:
İngilizce
Versiyon:
01/12/2014
Dosya boyutu:
2.4 MB
Dosya adı:
BA00112DEN_1314.pdf
Proline t-mass 65
MODBUS RS485
Operating Instructions
Thermal mass flowmeter for measuring the mass flow of gases (the descritions of the device functions are in a separate documentation)
EN
TR
Almanca Lehçe
01/12/2014
15/10/2010
01/02/2006
Dil:
İngilizce
Versiyon:
01/12/2014
Dosya boyutu:
2.2 MB
Dosya adı:
BA00115DEN_1414.pdf
Proline t-mass 65
FOUNDATION Fieldbus
Operating Instructions
Thermal mass flowmeter for measuring the mass flow of gases (the descritions of the device functions are in a separate documentation)
EN
TR
Almanca
01/12/2014
31/12/2010
Dil:
İngilizce
Versiyon:
01/12/2014
Dosya boyutu:
1.8 MB
Dosya adı:
BA00134DEN_1414.pdf
Proline t-mass 65
Brief Operating Instructions
Thermal mass flowmeter
EN
TR
Danca Almanca İspanyolca Fince French Hırvatça İtalyanca Portekizce Rusça Çince
01/12/2014
01/07/2010
01/04/2007
Dil:
Türkçe
Versiyon:
01/12/2014
Dosya boyutu:
811.4 KB
Dosya adı:
KA00021DTR_1314.pdf
Çizimde yedek parçaları numaraya göre ara
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
Kit power s.b. 40/8X/65 220V REx000
Çizim numarası
Sipariş kodu
F
50098557
Kit power s.b. 40/8X/65 220V REx120 Ex
Çizim numarası
Sipariş kodu
F
50098558
Kit P.s.b. 40/8X/65 24V REx000
Çizim numarası
Sipariş kodu
F
50098565
Kit P.s.b. 40/8X/65 24V REx120 Ex
Çizim numarası
Sipariş kodu
F
50098566
Kit 10 fuses 250 VAC T800 MA
Çizim numarası
Sipariş kodu
7
50094002
Kit 10 fuses 250 VAC T 2A00
Çizim numarası
Sipariş kodu
7
50094003
Kit meas.amplifier t-mass 65 compact Ex
Çizim numarası
Sipariş kodu
B
71008429
Kit meas.amplifier t-mass 65 remote Ex
Çizim numarası
Sipariş kodu
B
71008430
Kit preamplifier 65 remote sensor Ex
Çizim numarası
Sipariş kodu
A
71008448
Kit commodul current/frequency out Ex
Çizim numarası
Sipariş kodu
C
50096757
Kit commodul current/freq./2Relay Ex
Çizim numarası
Sipariş kodu
C
50098300
Kit commodul Iout passive/Frequency Exi
Çizim numarası
Sipariş kodu
C
50098302
Kit commodul Iout active/Frequency Exi
Çizim numarası
Sipariş kodu
C
50098303
Kit com 83/65 2x Iout aktiv Exi
Çizim numarası
Sipariş kodu
C
50104625
Kit com 83/65 2x Iout passiv Exi
Çizim numarası
Sipariş kodu
C
50104626
Kit I/O 50/53/55/83/65/8ME Profib. DP Ex
Çizim numarası
Sipariş kodu
C
71021742
Kit I/O Foundation Fieldbus C14 EX
Çizim numarası
Sipariş kodu
C
71095035
Çizim numarası
Sipariş kodu
C
71066579
Kit Com ModbusRS485+stat.In 2Interf.Ex
Çizim numarası
Sipariş kodu
D
71021743
Kit Commodul current out 3 Interface Ex
Çizim numarası
Sipariş kodu
D
50096833
Çizim numarası
Sipariş kodu
2
50096834
Kit Sub PCB frequency out
Çizim numarası
Sipariş kodu
3
50096835
Çizim numarası
Sipariş kodu
4
50096837
Çizim numarası
Sipariş kodu
6
50098562
Kit disp.50/51/80/90/65 Wall >=V1.06.00
Çizim numarası
Sipariş kodu
J
50108131
Kit display mod 50/51/80/65 >=V1.06.00
Çizim numarası
Sipariş kodu
E
50108132
Kit connec. board In/Output Wall encl
Çizim numarası
Sipariş kodu
23
50094014
Kit connec. board 65 wall encl. non Ex
Çizim numarası
Sipariş kodu
24
71008431
Kit Terminal protective Cover Ex
Çizim numarası
Sipariş kodu
20
71008445
Kit Bus/connec.b.5X/40/8X/65 field hous.
Çizim numarası
Sipariş kodu
G
50094016
Kit Bus PCB/PCB carr.5X/8X/9X/65 wall
Çizim numarası
Sipariş kodu
21
50094017
Kit T-DAT Transmitter Data Chip
Çizim numarası
Sipariş kodu
1
50094004
Kit S-Dat t-mass 65 programmed
Çizim numarası
Sipariş kodu
S
71084176
Kit Termin.Block field hous. 5X/8X/40/65
Çizim numarası
Sipariş kodu
29
50108139
Kit Termin.Block Wall encl. 5X/8X/9X/65
Çizim numarası
Sipariş kodu
30
50108140
Kit Cover 5X/40/8X/65 version blind
Çizim numarası
Sipariş kodu
9
50094028
Kit Cover 5X/40/8X/93/65 vers. blind Exd
Çizim numarası
Sipariş kodu
17
50094029
Kit Cover 5X/40/8X/65 with window
Çizim numarası
Sipariş kodu
8
50094026
Kit Cover 5X/40/8X/93/65 with window Exd
Çizim numarası
Sipariş kodu
16
50094027
Kit Cover Connection terminal
Çizim numarası
Sipariş kodu
10
50094038
Kit Cover Connection terminal
Çizim numarası
Sipariş kodu
31
50094038
Kit Cover Connection terminal
Çizim numarası
Sipariş kodu
31
50094038
Repair kit cover, remote version
Çizim numarası
Sipariş kodu
31
71247838
Kit Cover Connection terminal
Çizim numarası
Sipariş kodu
10
50094038
Kit Cover 5X/40/8X/93/65 Conn.termi.Exe
Çizim numarası
Sipariş kodu
18
50094039
Kit Cover 5X/40/8X/93/65 Conn.termi.Exd
Çizim numarası
Sipariş kodu
19
50094040
Kit Seal cover to Wall enclosure
Çizim numarası
Sipariş kodu
22
50094041
Kit 10 Seal cover to field housing
Çizim numarası
Sipariş kodu
11
50094050
Kit 10 cable glands M20x1,5
Çizim numarası
Sipariş kodu
15
50096840
Kit 10 cable glands M20x1.5 Ex
Çizim numarası
Sipariş kodu
15
50098036
Kit 10 cable glands M20x1.5 Ex
Çizim numarası
Sipariş kodu
15
50098036
Kit 10 cable glands M20x1.5 Ex
Çizim numarası
Sipariş kodu
15
50098036
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
Çizim numarası
Sipariş kodu
15
50098041
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
Çizim numarası
Sipariş kodu
15
50098041
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
Çizim numarası
Sipariş kodu
15
50098041
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Çizim numarası
Sipariş kodu
15
50098042
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Çizim numarası
Sipariş kodu
15
50098042
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Çizim numarası
Sipariş kodu
15
50098042
Kit Circuit board cpl field/SS-housing
Çizim numarası
Sipariş kodu
12
50096839
Kit Bushing to field/SS-housing
Çizim numarası
Sipariş kodu
14
50099102
Kit 2 Screening sheet field housing
Kit Ground terminal / Cover clamp
Çizim numarası
Sipariş kodu
13
50096841
Kit housing gaskets 65I/F remote Ex
Çizim numarası
Sipariş kodu
29
71009191
Kit Part 65I/F fieldhous.compact non Ex
Çizim numarası
Sipariş kodu
25
71009193
Kit Part 65I/F field housing remote Ex
Çizim numarası
Sipariş kodu
32
71009192
Transmitter 65, mounting set
t-mass 65, Cable remote version
Gizliliğinize değer veriyoruz
Tarayıcı deneyiminizi iyileştirmek, site işlevselliğini optimize etmek adına istatistikleri toplamak ve size uygun reklam ve içerikler göstermek için çerezleri kullanıyoruz.
"Tümünü kabul et" seçeneği ile çerez kullanımımıza rıza göstermiş olursunuz.
Daha fazla ayrıntı için lütfen göz atın: Çerez Politikamız .
Özelleştir
Sadece gerekli olanı kabul et
Tümünü kabul et
