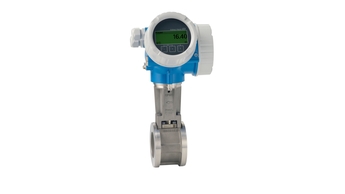

Cost-effective wafer design, available as compact or remote device version. For all basic applications and for 1-to-1 replacement of orifice plates.
Ayrıntılı bilgi
Basit ürünler
Seçmesi, kurması ve çalıştırması kolay
Teknik mükemmellik
Sadelik
Standart ürünler
Güvenilir, sağlam ve az bakım gerektiren
Teknik mükemmellik
Sadelik
Üst düzey ürünler
Son derece fonksiyonel ve uygun
Teknik mükemmellik
Sadelik
Özelleştirilmiş ürünler
Zorlu uygulamalar için tasarlanmış
Teknik mükemmellik
Sadelik
FLEX seçimleri
Teknik mükemmellik
Sadelik
Fundamental seçim
Temel ölçüm ihtiyaçlarınızı karşılayın
Teknik mükemmellik
Sadelik
Lean seçim
Ana proseslerinizin üstesinden kolayca gelin
Teknik mükemmellik
Sadelik
Extended seçim
Proseslerinizi yenilikçi teknolojilerle optimize edin
Teknik mükemmellik
Sadelik
Xpert seçim
En zorlu uygulamalarınızda uzmanlaşın
Teknik mükemmellik
Sadelik
Product headline

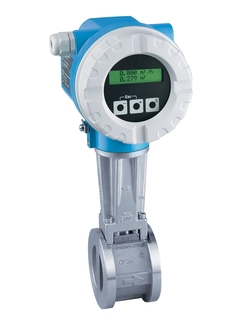

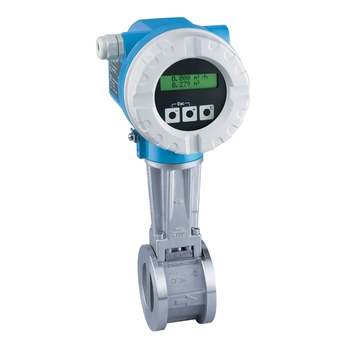

Space saving volume flow meter for measurement of standard liquid / gas / steam applications Flow, temperature probe and flow computer in one device
Max. measurement error
+/-0.75% vol. fl.typically +/- 1% mass fl.
Max. process pressure
PN10...40 CL 150...300 JIS 10...20K
Medium temperature range
-200...+400°C (-330 to +750°F) up to +450°C / 842°F on request
Display/Operation
Two line liquid crystal display Push buttons Quick Setup
Outputs
4...20mA Pulse Frequency Status PFM
Inputs
pressure input using PROFIBUS PA, HART or FOUNDATION Fieldbus
Digital communication
HART PROFIBUS PA FOUNDATION Fieldbus
Hazardous area approvals
ATEX FM CSA TIIS NEPSI/IEC on request
Product headline
Space saving volume flow meter for measurement of standard liquid / gas / steam applications Flow, temperature probe and flow computer in one device
Max. process pressure
PN10...40 CL 150...300 JIS 10...20K
Medium temperature range
-200...+400°C (-328...+752°F) up to +450°C / +842°F on request
Display/Operation
Two line liquid crystal display Push buttons Quick Setup
Outputs
4...20mA Pulse Frequency Status PFM
Inputs
pressure input using PROFIBUS PA or FOUNDATION Fieldbus
Digital communication
HART PROFIBUS PA FOUNDATION Fieldbus
Hazardous area approvals
ATEX FM CSA TIIS NEPSI/IEC on request
Product headline
Space saving volume flow meter for measurement of standard liquid / gas / steam applications Flow, temperature probe and flow computer in one device
Max. measurement error
Volume flow: +/-1.0% Mass flow: +/-1.7%-2.3% (saturated steam)
Max. process pressure
PN10...40 CL 150...300 JIS 10...20K
Medium temperature range
-200...+400°C (-328...+752°F) up to +450°C / 842°F on request
Display/Operation
Two line liquid crystal display Push buttons Quick Setup
Outputs
4...20mA Pulse Frequency Status PFM
Inputs
pressure input using PROFIBUS PA or FOUNDATION Fieldbus for superheated steam temperature input using HART for delta heat
Digital communication
HART PROFIBUS PA FOUNDATION Fieldbus
Hazardous area approvals
ATEX FM CSA TIIS NEPSI/IEC on request
En çok indirilenler
Proline Prowirl 72F, 72W, 73F, 73W
Technical Information
İngilizce versiyonu - 11/2011
Vortex Flow Measuring System
EN
TR
DE FR İT JA PL RU ZH
01/11/2011
01/01/2011
01/02/2009
01/01/2007
01/12/2005
Dil:
İngilizce
Versiyon:
01/11/2011
Dosya boyutu:
1.5 MB
Dosya adı:
TI00070DEN_1411.pdf
105 dokümanları
Vortex Flow Measuring System for reliable Flow Measurement of Gas, Steam
and Liquids.
Prowirl 73 Technical Information
EN
TR
Bulgarca Almanca İspanyolca French İtalyanca Lehçe Portekizce Romence Rusça
01/03/2005
01/12/2003
Dil:
İngilizce
Versiyon:
01/03/2005
Dosya boyutu:
2.5 MB
Dosya adı:
TI064DEN.pdf
Proline Prowirl 72F, 72W, 73F, 73W
Technical Information
Vortex Flow Measuring System
EN
TR
Almanca French İtalyanca Japonca Lehçe Rusça Çince
01/11/2011
01/01/2011
01/02/2009
01/01/2007
01/12/2005
Dil:
İngilizce
Versiyon:
01/11/2011
Dosya boyutu:
1.5 MB
Dosya adı:
TI00070DEN_1411.pdf
Proline Prowirl 73
FOUNDATION Fieldbus
Operating Instructions
Vortex Flow Measuring System with FOUNDATION Fieldbus interface for measuring gas, steam and liquids.
EN
TR
Almanca
09/11/2011
01/04/2007
01/06/2004
Dil:
İngilizce
Versiyon:
09/11/2011
Dosya boyutu:
2.5 MB
Dosya adı:
BA00096DEN_1311.pdf
Proline Prowirl 73
HART
Operating Instructions
Vortex Flow Measuring System
EN
TR
Bulgarca Çekçe Almanca İspanyolca French İtalyanca Japonca Lehçe Portekizce Romence Rusça
09/11/2011
01/01/2011
01/08/2009
01/01/2007
01/03/2005
Dil:
İngilizce
Versiyon:
09/11/2011
Dosya boyutu:
2.5 MB
Dosya adı:
BA00094DEN_1411.pdf
Proline Prowirl 72
HART
Operating Instructions, Description of Device Functions
Vortex Flow Measuring System
EN
TR
Bulgarca Çekçe Almanca İspanyolca French Macarca İtalyanca Japonca Lehçe Portekizce Romence Rusça
01/11/2011
01/01/2011
01/02/2009
01/01/2007
01/12/2005
Dil:
İngilizce
Versiyon:
01/11/2011
Dosya boyutu:
2.1 MB
Dosya adı:
BA00084DEN_1411.pdf
Proline Prowirl 73
PROFIBUS-PA
Operating Instructions
Vortex Flow Measuring System with PROFIBUS-PA interface for measuring gas, steam and liquids.
EN
TR
Almanca Rusça
09/11/2011
02/04/2007
01/03/2004
Dil:
İngilizce
Versiyon:
09/11/2011
Dosya boyutu:
2.6 MB
Dosya adı:
BA00093DEN_1311.pdf
Proline Prowirl 73
Brief Operating Instructions
Vortex Flow Measuring System
EN
TR
Almanca İspanyolca French İtalyanca Portekizce Çince
10/11/2011
01/01/2011
01/08/2009
01/12/2007
Dil:
İngilizce
Versiyon:
10/11/2011
Dosya boyutu:
955.2 KB
Dosya adı:
KA00031DEN_1411.pdf
EA Conversion Kit for Prowirl 200 Compact Version to Prowirl 200 Remote
Version
Prowirl 200 non explosion-protected
EN
TR
Almanca
16/10/2023
01/02/2022
03/03/2020
01/05/2017
23/04/2015
Dil:
İngilizce
Versiyon:
16/10/2023
Dosya boyutu:
1.4 MB
Dosya adı:
EA01055DA2_0623-00.pdf
Safety Instructions for Spare Parts
Installation Instructions
Flowmeter
EN
TR
Almanca
01/03/2018
28/11/2013
25/04/2013
Dil:
İngilizce
Versiyon:
01/03/2018
Dosya boyutu:
139.5 KB
Dosya adı:
EA01051DA2_0318.pdf
EA Replacing cover and O-ring
Proline 10, 23, 50, 51, 53, 55, 400, 800, 40, 80, 83, 84, 8ME, 8FF, 8FE ,8CM, 90, 91, 92, 93, 65, 72, 73
EN
TR
Almanca
15/10/2024
01/10/2018
28/06/2012
Dil:
İngilizce
Versiyon:
15/10/2024
Dosya boyutu:
797.3 KB
Dosya adı:
EA00098DA2_1624-00.pdf
Çizimde yedek parçaları numaraya göre ara
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
Kit meas. amplifier PW 73 HART Ex
Çizim numarası
Sipariş kodu
B
50106027
Kit meas.amplifier PW73, PA/FF Ex
Çizim numarası
Sipariş kodu
B
71109321
Kit I/O-board PW 72/73 HART Exi
Çizim numarası
Sipariş kodu
A
50103476
Kit I/O-board PW 72/73 HART/pulse Exi
Çizim numarası
Sipariş kodu
A
50103477
Kit I/O-board PW72/73 PROFIBUS PA Exi
Çizim numarası
Sipariş kodu
A
50103478
Kit I/O-board PW72/73 FF Exi
Çizim numarası
Sipariş kodu
A
50107084
Kit I/O-board PW 72/73 HART Exd
Çizim numarası
Sipariş kodu
E
50106382
Kit I/O-board PW 72/73 HART/pulse Exd
Çizim numarası
Sipariş kodu
E
50106384
Kit I/O-board PW72/73 PROFIBUS PA Exd
Çizim numarası
Sipariş kodu
A
50106383
Kit I/O-board PW72/73 FF Exd
Çizim numarası
Sipariş kodu
A
50107085
Kit conn.board PW72/73, PA/FF Exd
Çizim numarası
Sipariş kodu
E
50106385
Kit display 72/73/92F(HART) 12 languages
Çizim numarası
Sipariş kodu
C
50103472
Kit display 72/73, HART, 15languages
Çizim numarası
Sipariş kodu
C
71123423
Kit display72/73/92F(FF/PA) 12 languages
Çizim numarası
Sipariş kodu
D
50103473
Kit display 72/73, FF/PA, 15languages
Çizim numarası
Sipariş kodu
D
71123425
Kit preamplifier PW 72/73
Çizim numarası
Sipariş kodu
G
50103474
Kit connec. board PW72/73 FS elect Ex
Çizim numarası
Sipariş kodu
F
50103884
Kit connec. board PW72/73 FS sens Ex
Çizim numarası
Sipariş kodu
H
50103885
Kit Terminal Block 72/73/92F
Çizim numarası
Sipariş kodu
25
50108141
Kit cover 72/73/92F with window
Çizim numarası
Sipariş kodu
8
50103526
Kit cover 23/72/73/92F blind version
Çizim numarası
Sipariş kodu
9
50103527
Kit cover 23/72/73/92F blind version
Çizim numarası
Sipariş kodu
12
50103527
Kit cover connection compart. Exd
Çizim numarası
Sipariş kodu
10
50106386
Kit cover PW72/73 FS sens
Çizim numarası
Sipariş kodu
20
50103883
Kit 10 cable glands M20x1,5 grey
Çizim numarası
Sipariş kodu
1
50103658
Kit 10 cable glands M20x1,5 grey
Çizim numarası
Sipariş kodu
1
50103658
Kit 10 cable glands M20x1,5 grey
Çizim numarası
Sipariş kodu
1
50103658
Kit 10 cable glands M20x1.5 Ex
Çizim numarası
Sipariş kodu
1
50098036
Kit 10 cable glands M20x1.5 Ex
Çizim numarası
Sipariş kodu
1
50098036
Kit 10 cable glands M20x1.5 Ex
Çizim numarası
Sipariş kodu
1
50098036
Kit 1cable gl.M20x1.5 armored,Transm.
Çizim numarası
Sipariş kodu
1
71120601
Kit 1 cable gl. M20x1.5 armoured, Sensor
Çizim numarası
Sipariş kodu
1
71120602
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Çizim numarası
Sipariş kodu
1
50098042
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Çizim numarası
Sipariş kodu
1
50098042
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Çizim numarası
Sipariş kodu
1
50098042
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
Çizim numarası
Sipariş kodu
1
50098041
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
Çizim numarası
Sipariş kodu
1
50098041
Kit Cable gland Profibus PA
Çizim numarası
Sipariş kodu
1
50098037
Kit Cable gland Profibus PA
Çizim numarası
Sipariş kodu
1
50098037
Kit Cable gland Found. Fieldbus
Çizim numarası
Sipariş kodu
1
50094984
Kit Cable gland Found. Fieldbus
Çizim numarası
Sipariş kodu
1
50094984
Kit Ground terminal/Cover clamp
Çizim numarası
Sipariş kodu
3
50097147
Kit Circuit board 72/73 field housing
Çizim numarası
Sipariş kodu
4
50103528
Kit Display carrier 72/73/92F field hous
Çizim numarası
Sipariş kodu
5
50103529
Kit gaskets housing PW72/73 compact
Çizim numarası
Sipariş kodu
6
50103892
Kit gaskets housing PW72/73 FS
Çizim numarası
Sipariş kodu
7
50103893
Kit cable PW72/73 remote version 10m
Çizim numarası
Sipariş kodu
22
50103484
Kit cable PW72/73 remote 10m Ex
Çizim numarası
Sipariş kodu
22
50103485
Kit cable PW72/73 remote version 30m
Çizim numarası
Sipariş kodu
22
50103486
Kit cable PW72/73 remote 30m Ex
Çizim numarası
Sipariş kodu
22
50103487
Kit cable PW72/73 FS armored, 10m Ex
Çizim numarası
Sipariş kodu
22
71109659
Kit cable PW72/73 FS armored, 15m Ex
Çizim numarası
Sipariş kodu
22
71109660
Kit cable PW72/73 FS armored, 20m Ex
Çizim numarası
Sipariş kodu
22
71109661
Kit cable PW72/73 FS armored, 30m Ex
Çizim numarası
Sipariş kodu
22
71109663
Kit 2 Centering rings DN 15 DIN PN 40
Çizim numarası
Sipariş kodu
23
50106030
Kit 2 Centering rings DN 15 ANSI150LBS
Çizim numarası
Sipariş kodu
23
50106031
Kit 2 Centering rings DN 15 ANSI300LBS
Çizim numarası
Sipariş kodu
23
50106032
Kit 2 Centering rings DN 15 JIS 10/20K
Çizim numarası
Sipariş kodu
23
50106033
Kit 2 Centering rings DN 25 DIN PN 40
Çizim numarası
Sipariş kodu
23
50106034
Kit 2 Centering rings DN 25 ANSI150LBS
Çizim numarası
Sipariş kodu
23
50106035
Kit 2 Centering rings DN 25 ANSI300LBS
Çizim numarası
Sipariş kodu
23
50106036
Kit 2 Centering rings DN 25 JIS 10/20K
Çizim numarası
Sipariş kodu
23
50106037
Kit 2 Centering rings DN 40 DIN PN 40
Çizim numarası
Sipariş kodu
23
50106038
Kit 2 Centering rings DN 40 ANSI150LBS
Çizim numarası
Sipariş kodu
23
50106039
Kit 2 Centering rings DN 40 ANSI300LBS
Çizim numarası
Sipariş kodu
23
50106040
Kit 2 Centering rings DN 40 JIS 10/20K
Çizim numarası
Sipariş kodu
23
50106041
Kit 2 Centering rings DN 50 DIN PN 40
Çizim numarası
Sipariş kodu
23
50106042
Kit 2 Centering rings DN 50 ANSI150LBS
Çizim numarası
Sipariş kodu
23
50106043
Kit 2 Centering rings DN 50 ANSI300LBS
Çizim numarası
Sipariş kodu
23
50106044
Kit 2 Centering rings DN 50 JIS 10/20K
Çizim numarası
Sipariş kodu
23
50106045
Kit 2 Centering rings DN 80 DIN PN 40
Çizim numarası
Sipariş kodu
23
50106046
Kit 2 Centering rings DN 80 ANSI150LBS
Çizim numarası
Sipariş kodu
23
50106047
Kit 2 Centering rings DN 80 ANSI300LBS
Çizim numarası
Sipariş kodu
23
50106048
Kit 2 Centering rings DN 80 JIS 10K
Çizim numarası
Sipariş kodu
23
50106049
Kit 2 Centering rings DN 80 JIS 20K
Çizim numarası
Sipariş kodu
23
50106050
Kit 2 Centering rings DN100 DIN PN 16
Çizim numarası
Sipariş kodu
23
50106051
Kit 2 Centering rings DN100 DIN PN 40
Çizim numarası
Sipariş kodu
23
50106052
Kit 2 Centering rings DN100 ANSI150LBS
Çizim numarası
Sipariş kodu
23
50106053
Kit 2 Centering rings DN100 ANSI300LBS
Çizim numarası
Sipariş kodu
23
50106054
Kit 2 Centering rings DN100 JIS 10K
Çizim numarası
Sipariş kodu
23
50106055
Kit 2 Centering rings DN100 JIS 20K
Çizim numarası
Sipariş kodu
23
50106056
Kit 2 Centering rings DN150 DIN PN 16
Çizim numarası
Sipariş kodu
23
50106057
Kit 2 Centering rings DN150 DIN PN 40
Çizim numarası
Sipariş kodu
23
50106058
Kit 2 Centering rings DN150 ANSI150LBS
Çizim numarası
Sipariş kodu
23
50106059
Kit 2 Centering rings DN150 ANSI300LBS
Çizim numarası
Sipariş kodu
23
50106060
Kit 2 Centering rings DN150 JIS 10K
Çizim numarası
Sipariş kodu
23
50106061
Kit 2 Centering rings DN150 JIS 20K
Çizim numarası
Sipariş kodu
23
50106062
Gizliliğinize değer veriyoruz
Tarayıcı deneyiminizi iyileştirmek, site işlevselliğini optimize etmek adına istatistikleri toplamak ve size uygun reklam ve içerikler göstermek için çerezleri kullanıyoruz.
"Tümünü kabul et" seçeneği ile çerez kullanımımıza rıza göstermiş olursunuz.
Daha fazla ayrıntı için lütfen göz atın: Çerez Politikamız .
Özelleştir
Sadece gerekli olanı kabul et
Tümünü kabul et
